System-Packaging

Substrat für System-on-Chip
Fine-Pitch-Package-Substrat für ein multifunktionales System-on-Chip
Chiplets ermöglichen die Einbindung verschiedener Funktionseinheiten auch in unterschiedlichen Technologien auf einem Substrat oder in einem 3D-Aufbau
© Fraunhofer IIS
Chiplets ermöglichen die Einbindung verschiedener Funktionseinheiten auch in unterschiedlichen Technologien auf einem Substrat oder in einem 3D-Aufbau

Mit steigendem Funktionsumfang elektronischer Systeme und zunehmender Miniaturisierung stoßen traditionelle Chipaufbauten immer stärker an ihre technologischen und wirtschaftlichen Grenzen. Durch neuartige Konzepte in der Systemintegration – wie die Chipstapelung oder der Einsatz von Interposern – kann ein höherer Datendurchsatz bei gleichzeitig sinkendem Energieverbrauch und reduziertem Flächenbedarf erzielt werden. Zudem ermöglichen moderne Packaging-Lösungen bis hin zu Chiplets die Einbindung unterschiedlichster Baugruppen wie Prozessoren, Sensoren und Funkschnittstellen in einem Baustein.

Besondere Herausforderungen beim Entwurf sind dabei die Beherrschung der Komplexität, die optimale Ausnutzung der zusätzlichen Freiheitsgrade und die Berücksichtigung der engen thermischen, mechanischen und elektrischen Kopplung im gestapelten System. Das Fraunhofer IIS/EAS unterstützt Sie bei der Lösung dieser Herausforderungen für ein optimales System-Packaging.

Das Chiplet Center of Excellence

Zusammen mit dem Fraunhofer IZM und dem Fraunhofer ENAS haben wir eine zukunftsweisende Forschungsinitiative gestartet: das Chiplet Center of Excellence (CCoE). Gemeinsam mit der Wirtschaft wollen wir damit die Einführung von Chiplet-Technologien vorantreiben.

Robuste Chiplet-Lösungen für den Automobil- und Industriesektor

Der innovative Chiplet-Ansatz bietet großes Potenzial für den Automobil- und Industriesektor. Das modulare Prinzip hinter Chiplets ermöglicht ein effizientes Design und effiziente eine Produktion: Einzelne Bauteile müssen nur einmal produziert werden und können dann flexibel zu maßgeschneiderten Lösungen kombiniert werden.

Durch die Integration verschiedener Funktionseinheiten erhöht die Chiplet-Technologie die Leistungsfähigkeit. So ist die Integration von  gemischten Verarbeitungsknoten, von großen Knoten bis hinunter zu 5 nm, sowie von spezifischeren Technologien wie SiGe und GaN möglich. Dies bietet große Vorteile bei der kostengünstigen Produktion von Hochleistungs-Spezialchips.

Das Fraunhofer IIS forscht an spezialisierten Chiplet-Lösungen, die die Anforderungen an Langzeitstabilität und Zuverlässigkeit erfüllen. Insbesondere in Bezug auf Chiplet-Architekturen und -Design unterstützt Sie das Fraunhofer IIS dabei, die Vorteile des Chiplet-Ansatzes vom Konzept bis zur Prototypenrealisierung voll auszunutzen.

Unsere Leistungen

Wir begleiten und unterstützen Sie bei Ihren Forschungs- oder Auftragsprojekten zu modernen Packaging-Technologien von der Konzipierung bis zum Prototypen. Wir bieten Ihnen:

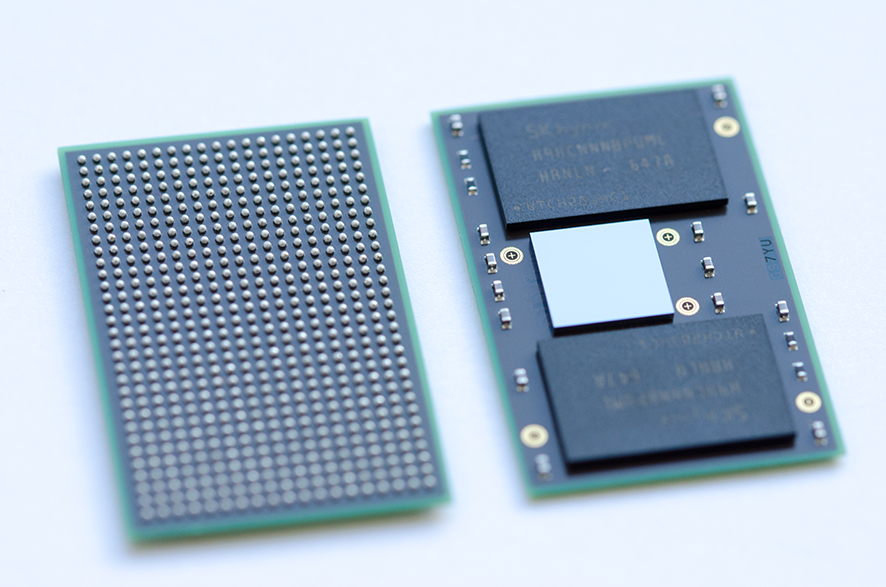

System-Packaging
© Katharina Knaut
System-Packaging
  • Beratung zu aktuell verfügbaren hochintegrierenden Lösungen für Chips und Systeme
  • Durchführung von Vorstudien zur Abschätzung von Systemleistung und -kosten
  • Auswahl der besten Integrationstechnologie (z. B. Interposer beruhend auf Fraunhofer-Technologie) gemäß Kundenanforderungen und Anwendungsbedingungen
  • Unterstützung vom Entwurf über die Prototypfertigung bis zur Serie
  • Simulation thermischer, elektrischer und mechanischer Effekte für komplexe Packages
  • Assembly Design Kit (ADK), um sicherzustellen, dass ein komplettes Package die Anforderungen an die Fertigungssicherheit und die Leistung erfüllt
  • Planung und Organisation der Prototypfertigung bei unseren Partnern


Ihr Mehrwert

Unsere jahrelange Erfahrung in der Systemintegration sowie unser weitgreifendes Netzwerk machen uns zu einem wichtigen Partner beim kundenspezifischen Entwurf von Integrationslösungen für elektronische Systeme.

  • Höhere Systemleistung in Kombination mit geringem Energieverbrauch
  • Maximale Miniaturisierung komplexer Systeme, wie z. B. Sensorsysteme
  • Kostenersparnis gegenüber vergleichbarer ASIC-Implementierung insbesondere bei kleinen Stückzahlen
  • Herstellerunabhängige Bewertung verfügbarer Integrationslösungen
  • Risikosenkung bei der Einführung neuer Packaging-Lösungen
  • Termingerechte Umsetzung von Prototypen und Kleinserien
  • Zentraler Ansprechpartner von der Konzipierung über den Entwurf bis zur Prototypenfertigung
